DL 0011 : Coloration de graphe⚓︎

Sur la carte de France ci-dessus sont représentées les 12 régions métropolitaines (sans la Corse pour des raisons de simplification du problème).

Objectif

On se demande s'il est possible de colorier la carte en respectant les contraintes suivantes :

  • utiliser un minimum de couleurs ;
  • faire en sorte que deux régions limitrophes (ayant une frontière commune) soient coloriées de deux couleurs différentes.

La figure ci-dessus utilise 12 couleurs, une par région ; on peut faire mieux. Il y a des solutions optimales à 4 couleurs (voir le théorème des quatre couleurs), d'autres qui s'en approchent. Nous allons voir plusieurs algorithmes.

Modélisation⚓︎

Pour tenter de résoudre ce problème, nous n'allons pas travailler directement sur la carte, mais sur un graphe associé à celle-ci.

Chaque région sera un sommet du graphe et, si deux régions sont limitrophes, il existera alors une arête entre ces deux sommets. Pour nommer les sommets nous utiliserons les codes suivants :

Étiquette Identifiant Région
0 BRE Bretagne
1 PLO Pays de Loire
2 NAQ Nouvelle Aquitaine
3 OCC Occitanie
4 PAC Provence-Alpes-Côte d'Azur
5 ARA Auvergne-Rhône-Alpes
6 BFC Bourgogne Franche-Comté
7 CVL Centre-Val de Loire
8 IDF Île de France
9 GES Grand-Est
10 HDF Hauts-de-France
11 NOR Normandie

Partie A : Implémentation du graphe⚓︎

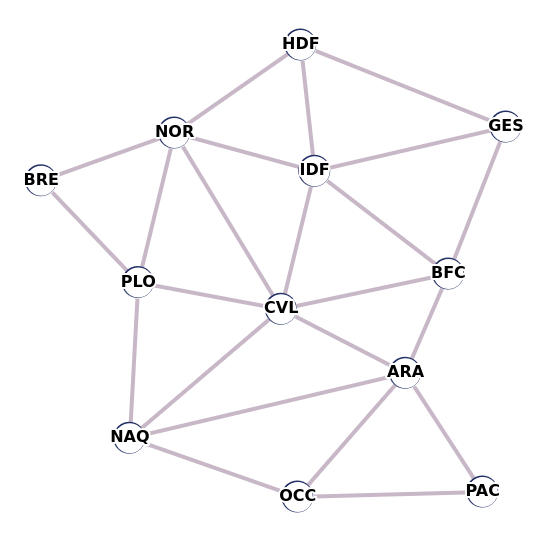

  1. Représenter le graphe correspondant à la carte "Régions de France" en utilisant les identifiants pour les sommets.
  2. Une des possibilités pour représenter un graphe \(G\) en machine est d'utiliser une matrice d'adjacence (pour rappel, dans ce type de représentation, les sommets sont ordonnés et considérés comme étiquetés par des entiers de \(0\) à \(n - 1\), où \(n\) est l'ordre du graphe).

    1. Quel est l'ordre du graphe "Régions de France" ?
    2. On considère un graphe dont la matrice d'adjacence est modélisée en Python par la liste de listes donnée ci-dessous :

      M = [
          [0, 1, 0, 1],
          [1, 0, 1, 0],
          [0, 1, 0, 1],
          [1, 0, 1, 0],
          ]


      Dessiner ce graphe. Les sommets sont étiquetés dans cet ordre par \(0\), \(1\), \(2\), \(3\).

    3. Écrire en Python une fonction voisins telle que voisins(M, k) renvoie une liste contenant les voisins du sommet k dans le graphe \(G\) modélisé par la matrice d'adjacence M. Par exemple avec la matrice définie ci-dessus, on a :

      >>> voisins(M, 2)
      [1, 3]

  3. On peut également modéliser un graphe par listes d'adjacence en Python grâce à un dictionnaire contenant pour chaque clé (un sommet) la valeur associée : une liste de ses voisins, sans se soucier de l'ordre.

    1. En considérant le graphe représenté ci-dessous, donner un dictionnaire G modélisant ce graphe avec un dictionnaire de listes de voisins.

    2. Écrire en Python une fonction voisins telle que voisins(G, k) renvoie une liste contenant les voisins du sommet k dans le graphe qui est modélisé par le dictionnaire G de listes de voisins. On aura, avec l'exemple précédent, et sans tenir compte de l'ordre:

      >>> voisins(G, 'C')
      ['A', 'D', 'E']


Partie B : Coloration séquentielle ; un premier algorithme⚓︎

Une première approche pour colorer le graphe est de prendre ses sommets les uns après les autres afin de leur affecter une couleur, tout en veillant à ce que deux sommets adjacents n'aient jamais la même couleur : c'est l'algorithme de coloration séquentielle.

Nous modéliserons le graphe par listes d'adjacence avec un dictionnaire Python en listes de voisins. On propose le code ci-dessous qui utilise la fonction voisins programmée à la question précédente :

# Code 1
def coloration(G) :
    """
    Renvoie une coloration du graphe G. Version séquentielle avec 6 couleurs.
    """
    couleur = ['Rouge', 'Bleu', 'Vert', 'Jaune', 'Noir', 'Blanc']
    coloration_sommets = {s: None for s in G}
    for s in G:
        couleurs_voisins = [coloration_sommets[v] for v in voisins(G, s)]
        k = 0
        while couleur[k] in couleurs_voisins:
            k = k + 1
        coloration_sommets[s] = couleur[k]
    return coloration_sommets
  1. À Quelle famille d'algorithme appartient le Code 1 ci-dessus ? Justifier brièvement.
  2. Quelle erreur pourrait éventuellement provoquer l'exécution de cette fonction?
  3. Donner les couleurs que va attribuer ce code à chaque sommet si l'on considère le graphe de la question 3.a. On considère que la boucle principale va envisager les sommets dans l'ordre lexicographique : tout d'abord A, puis B, puis C ...
  4. On modélise maintenant un nouveau graphe avec le dictionnaire G_2 ci-dessous, et on appelle la fonction coloration avec ce graphe en argument. Représenter ce graphe puis montrer qu'il existe une solution avec moins de couleurs.

    >>> G_2 = {"A": ["C"], "B": ["D"], "C": ["A", "D"], "D": ["B", "C"]}
    >>> coloration(G_2)
    {'A': 'Rouge', 'B': 'Rouge', 'C': 'Bleu', 'D': 'Vert'}


Partie C : L'algorithme de Welsh et Powell⚓︎

Il s'agit maintenant d'utiliser l'algorithme de coloration séquentielle avec un ordre judicieux, en vue d'obtenir une coloration valide la plus «acceptable» possible. L'algorithme de Welsh et Powell consiste ainsi à colorer séquentiellement le graphe en visitant les sommets par ordre de degré décroissant. L'idée est que les sommets ayant beaucoup de voisins sont plus difficiles à colorer : il faut les colorier en premier.

On rappelle que le degré d'un sommet est le nombre d'arêtes issues de ce sommet, c'est-à-dire son nombre de voisins.

  1. On souhaite implémenter en Python une fonction tri_sommets telle que tri_sommets(G) renvoie la liste des étiquettes des sommets du graphe G passé en paramètre triés par degrés décroissants.

    Recopier les lignes incomplètes du Code 2 ci-après en les complétant.

    # Code 2
    def tri_sommets(G) :
        """
        Renvoie la liste des sommets, triée par degré décroissant.
        """
        sommets = [sommet for sommet in G]
        for i in range(...):
            i_sommet_max = i
            degre_sommet_max = len(G[sommets[i]])
            for j in range(..., len(sommets)):
                if len(G[sommets[j]]) > degre_sommet_max:
                    i_sommet_max = ...
                    degre_sommet_max = ...
            tmp = sommets[i]
            sommets[i] = sommets[i_sommet_max]
            sommets[i_sommet_max] = ...
        return sommets

  2. Quel type de tri est implémenté dans la fonction tri_sommets dans le Code 2 ci-dessus ? Donner sa complexité en temps (en moyenne).

  3. Citer un exemple de tri plus efficace en temps que celui du Code 2. Donner sa complexité en temps (en moyenne).
  4. Quelle sera la liste renvoyée par l'appel de fonction tri_sommets(R) où on passe en argument le dictionnaire R suivant: pour chaque région, la liste des régions voisines, réalisé à la question 1 de la partie A (cf. code ci-dessous) ?

    R = {}
    R["BRE"] = ["PLO", "NOR"]
    R["PLO"] = ["BRE", "NAQ", "CVL", "NOR"]
    R["NAQ"] = ["PLO", "OCC", "ARA", "CVL"]
    R["OCC"] = ["NAQ", "PAC", "ARA"]
    R["PAC"] = ["OCC", "ARA"]
    R["ARA"] = ["NAQ", "OCC", "PAC", "BFC", "CVL"]
    R["BFC"] = ["ARA", "CVL", "IDF", "GES"]
    R["CVL"] = ["PLO", "NAQ", "ARA", "BFC", "IDF", "NOR"]
    R["IDF"] = ["BFC", "CVL", "GES", "HDF", "NOR"]
    R["GES"] = ["BFC", "IDF", "HDF"]
    R["HDF"] = ["IDF", "GES", "NOR"]
    R["NOR"] = ["BRE", "PLO", "CVL", "IDF", "HDF"]


    Remarque: À partir de Python 3.7, lorsque l'on itère sur les clés d'un dictionnaire, l'itération se fait dans l'ordre de création des clés. On se placera dans ce cadre de travail.

  5. Quelles modifications doit-on apporter à l'algorithme séquentiel (Code 1) pour implémenter l'algorithme de Welsh-Powell ? Ne pas recopier toute la fonction, mais signaler les lignes à insérer et/ou celles à modifier.

  6. Donner alors la couleur attribuée à chaque région par la fonction modifiée.

Bonus track⚓︎

Les professeurs d'un lycée ont décidé d’organiser un bac blanc pour tous les élèves de terminale. Au programme, il y aura la philosophie ainsi que les enseignements de spécialité.

Pour la philosophie, pas de problème elle aura lieu le mercredi matin, tous les élèves composent sur cette épreuve.

Par contre, il faudrait optimiser les autres épreuves sur le moins de temps possible. Chacune des épreuves sera organisée sur une demi-journée, et par souci d’équité un seul sujet pour chaque enseignement de spécialité sera proposé pour tous les élèves suivant cet enseignement.

Vous devez proposer une organisation qui utilise le moins de demi-journées possibles.

Spécialités Doublettes
MATH MATH + SPCH
 HGGSP MATH + NSI
 SES MATH + SES
 SPCH SPCH + SVT
 LLCE SPCH + NSI
 NSI NSI + AMC
 SVT NSI + SES
 HLP HLP + HGGSP
 AMC HGGSP + AMC
HLP + LLCE
SES + HGGSP
