T4.1 Modèle relationnel⚓︎

En classe de première nous avons commencé à appréhender les tables de données , sous forme (plate) d'une liste de dictionnaires.

Nous avons également vu que la manipulation de ces données ainsi structurées n'est pas toujours pratique. Aujourd'hui, on doit stocker et manipuler rapidement des données de tailles gigantesques et il faut donc adopter un modèle plus efficace : le modèle relationnel.

Histoire de l'informatique

Théorisé en 1970 par le Britannique Edgar F. Codd, le modèle relationnel est à ce jour le modèle de base de données le plus utilisé, même si l'ère actuelle du Big Data tend à mettre en avant d'autres modèles non relationnels.

4.1.1 Le modèle relationnel⚓︎

Exemple-type: la base de donnée «Bibliothèque»

Pour illustrer ce chapitre, on s'intéressera à l'exemple classique de la gestion des emprunts dans une bibliothèque. Ce système d'information - système technique (informatique) permettant de gérer de l'information - contient plusieurs catégories d'«objets»:

  • des livres: par exemple «Algorithmes, notions de base», Thomas H. Cormen, Dunod, 2013, 978-2-10-070151-3
  • des usagers: Alice Martin, amartin@protonmail.fr, n° abonné 125
  • des emprunts: «Algorithmes, notions de base», Alice Martin, 14/11/2022

Vocabulaire

Dans le modèle relationnel, on décrit chaque objet - appelé plutôt entité ou enregistrement - de chaque catégorie - appelée relation - par un n-uplet de valeurs (qui peuvent être des chaines de caractères, des nombres, etc.) associées à des attributs.

Une relation est donc un ensemble de n-uplets dont les valeurs appartiennent aux domaines des attributs, qu'on représente sous forme de table (on confond parfois les termes de table et de relation).

Le cardinal d'une relation R est le nombre d'éléments (ou enregistrements ou entités) qu'elle contient. On le note #R.

Dans l'exemple-type, on a donc trois relations. Dans la première relation, les «livres», on décrit une entité par 5 attributs:

  • le titre, domaine : String
  • l'auteur (ou les auteurs), domaine : String
  • l'éditeur, domaine : String
  • l'année de parution, domaine : Int
  • l'ISBN, domaine : String
Domaines

Les domaines sont des ensembles de valeurs que peut prendre une donnée (comme les types en Python): chaines de caractères, entiers, flottants, booléens, dates, temps...

Table/relation «Livres»

Dans cette table, ('Histoire des codes secrets', 'Simon Singh', 'Le livre de poche', 1999, '978-2-253-15097-8') est un élément/enregistrement/entité de la relation sous forme d'un n-uplet.

Schéma d'une relation / schéma relationnel

  • On appelle schéma d'une relation l'ensemble ordonné de ses attributs sous la forme : nom domaine.

    Exemple:

    Livres (titre String, auteur String, éditeur String, année Int, ISBN String)

  • Lorsqu'une base de données contient plusieurs relations, l'ensemble des schémas des relations constitue le schéma relationnel de la base de données.

Exercice 1

Écrire ce que pourraient être les schémas des relations Usagers et Emprunts de la base de données «Bibliothèque».

Usagers (nom String, prenom String, mail String, id_usager Int)

Emprunts (ISBN String, id_usager Int, retour Date)

Modélisation et contraintes d'une base de données

Modéliser des données avec pour but de construire une base de données se fait en plusieurs étapes:

  1. Déterminer les entités que l'on souhaite manipuler;
  2. Regrouper les entités en relations/tables en choisissant les domaines adéquats pour les attributs;
  3. Définir les contraintes (d'intégrité) de la base de données, c'est-à-dire les règles qui assurent la cohérence logique des données.

4.1.2 Clés primaires et étrangères⚓︎

Clé primaire

Une des premières contraintes dont il faut s'occuper, c'est la contrainte de relation: les données doivent pouvoir être identifiées de manière unique.

Pour cela, chaque relation doit posséder un attribut (ou parfois un ensemble d'attributs) dont la valeur va permettre d'identifier chaque entité de manière unique. On l'appelle clé primaire de la relation, et on la souligne dans le schéma de la relation.

Si lors de la modélisation on ne dispose pas d'attribut pouvant servir de clé primaire, on crée la plupart du temps une valeur numérique servant de clé primaire: un numéro d'identifiant.

Schéma de la relation «Livres»

Le seul attribut de cette relation pouvant servir de clé primaire est l'ISBN (c'est d'ailleurs sa raison d'être...)

On écrit donc le schéma en soulignant la clé primaire:

Livres (titre String, auteur String, éditeur String, année Int, ISBN String)

Exercice 2

Quelles sont les clés primaires des relations Usagers et Emprunts ?

La clé primaire de la relation Usagers est l'attribut id_usager et celle de la relation Emprunts est ISBN.

Les clés primaires servent également à créer des références entre différentes tables. Par exemple, l'utilisation d'un attribut «nom» dans la relation Emprunts peut causer une erreur ou anomalie dans la base de données si deux personnes homonymes figurent dans la relation Usagers. Il est donc préférable d'utiliser la clé primaire de la table Usagers pour identifier l'emprunteur dans la relation Emprunts.

Clé étrangère

Une clé étrangère d'une relation est un attribut qui sert à caractériser une entité et qui est une clé primaire dans une relation liée.

Dans le schéma d'une relation, on indique les clés étrangères en les soulignant en pointillés ou précédées d'un #.

Les clés étrangères servent à vérifier les contraintes d'intégrité référentielles.

Exemple

Une clé étrangère peut être également clé primaire.

Emprunts (#ISBN String, #id_usager Int, retour Date)

4.1.3 Normalisation des bases de données : redondance et atomicité des données⚓︎

Outre les contraintes d'intégrité, on souhaite respecter certains principes pour éviter les anomalies dans une base de données: on parle de normalisation de la base. Parmi ces principes, il faut s'assurer de la non-redondance des données (les données ne doivent pas apparaître plusieurs fois) et de l'atomicité des données (les données doivent être insécables, pas de listes par exemple).

Exemple de redondance des données⚓︎

Considérons une autre conception de la relation Emprunts:

id_usager date_retour Nom Prénom titre auteur ISBN
845 27/11/2022 DURAND Bob Histoire des codes secrets Simon Singh 978-2-253-15097-8
125 03/12/2022 MARTIN Alice La disparition Georges Perec 978-2-07-071523-7
125 03/12/2022 MARTIN Alice La loi des séries Manu Larcenet 978-2-85-815217-9

En quoi cette relation contredit le principe de non-redondance des données?

Atomicité des données⚓︎

Comme on l'a vu en introduction, il est plutôt compliqué de devoir faire des recherches dans des données composées (comme des listes par exemple). Si l'on veut faire une requête dans notre base de données sur les ouvrages écrits par J.K. Rowling par exemple, on constate que dans la relation Livres apparaît un livre comportant plusieurs auteurs, dont J.K. Rowling. Pour améliorer les performances de la base de données, il faut éviter cela : on parle d'atomicité des données.

Pour y remédier, on va simplifier la relation Livres en supprimant les auteurs:

titre éditeur année ISBN
Algorithmes, notions de base Dunod 2013 978-2-10-070151-3
Harry Potter à l’école des sorciers, version illustrée Gallimard Jeunesse 2015 978-2-07-066907-3
Harry Potter et la coupe de feu Gallimard Jeunesse 2017 978-2-07-058520-4
Histoire des codes secrets Le livre de Poche 1999 978-2-253-15097-8
La disparition Gallimard 1989 978-2-07-071523-7
La loi des séries Dargaud 1999 978-2-85-815217-9

Puis construire une relation Auteurs et une relation Auteur_de qui relie les auteurs à leurs ouvrages.

Exercice 3

Proposer un schéma de chacune de ces relations, puis construire les tables.

Auteurs(id_auteur Int, nom String, prénom String)

id_auteur nom prénom
1 Cormen Thomas H.
2 Rowling J.K.
3 Kay Jim
4 Singh Simon
5 Pérec Georges
6 Larcenet Manu

Auteur_de(#id_auteur Int, #ISBN String)

id_auteur ISBN
1 978-2-10-070151-3
2 978-2-07-066907-3
2 978-2-07-058520-4
3 978-2-07-066907-3
4 978-2-253-15097-8
5 978-2-07-071523-7
6 978-2-85-815217-9

4.1.4 Contraintes d'intégrité⚓︎

Pour terminer, récapitulons les différentes contraintes d'intégrité, c'est-à-dire les règles qui assurent la cohérence des données au sein de la base de données.

  • Contrainte de relation: chaque entité est identifiée de manière unique, à l'aide d'une clé primaire.
  • Contrainte de domaine: les valeurs d'un attribut sont restreintes à un domaine, ce qui évite qu'on puisse donner une valeur illégale.

  • Contrainte de référence: dans deux relations associées, la clé étrangère permet de garantir l'existence d'une entité dans la relation primaire. En particulier:

    • une clé étrangère est impérativement une clé primaire dans la relation à laquelle elle se réfère;
    • une entité de la relation primaire ne peut pas être supprimée si elle possède des entités liées;
    • si des entités sont liés, la clé primaire ne peut pas être changée .

4.1.5 Exercices⚓︎

Exercice 4

Deux relations modélisent la flotte de voitures d'un réseau de location de voitures.

Agences

id_agence Ville Département
1 Poitiers 86
2 La Rochelle 17
3 Angoulême 16
4 Cognac 16

Voitures

id_voiture Marque Modèle Kilométrage Couleur id_agence
1 Renault Clio 12000 Rouge 2
2 Peugeot 206 22000 Noir 3
3 Toyota Yaris 33500 Rouge 3
  1. Quelle relation a pour cardinal 3 ?
  2. Peut-on ajouter une entité (2, 'Rochefort', 17) à la relation Agences? Pourquoi?
  3. Donner le schéma de chaque relation.
  4. Quelle table peut contenir des données redondantes? Comment y remédier?
  1. C'est la relation Voitures (trois enregistrements/lignes).
  2. On ne peut pas car l'attribut id_agence va servir de clé primaire. Cela enfreindrait la contrainte de relation.

  3. Agences(id_agence Int, Ville String, Département String)

    Voitures(id_voiture Int, Marque String, Modèle String, Kilométrage Int, Couleur String, # id_agence Int)

Exercice 5

On souhaite modéliser un annuaire téléphonique dans lequel chaque personne est représentée par son nom, son prénom et son numéro de téléphone.

Proposer un schéma de cette relation, en précisant la clé primaire.

Annuaire (numéro STRING, nom STRING, prénom STRING)

Exercice 6

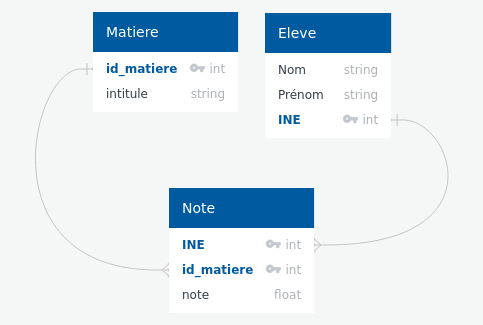

Donner la modélisation relationnelle d'un bulletin scolaire. Préciser les clés primaires et étrangères.

On doit pouvoir représenter:

  • des élèves, possédant un numéro d'étudiant alphanumérique (INE);
  • des matières;
  • au plus une note sur 20, par matière et par élève.

Exercice 7

Donner une modélisation relationnelle correspondant à la situation du «Prequel».

Peupler chaque table de quelques enregistrements pour illustrer.
